Comment un bureau d’études structure métallique utilise le scan 3D pour fiabiliser ses études ?

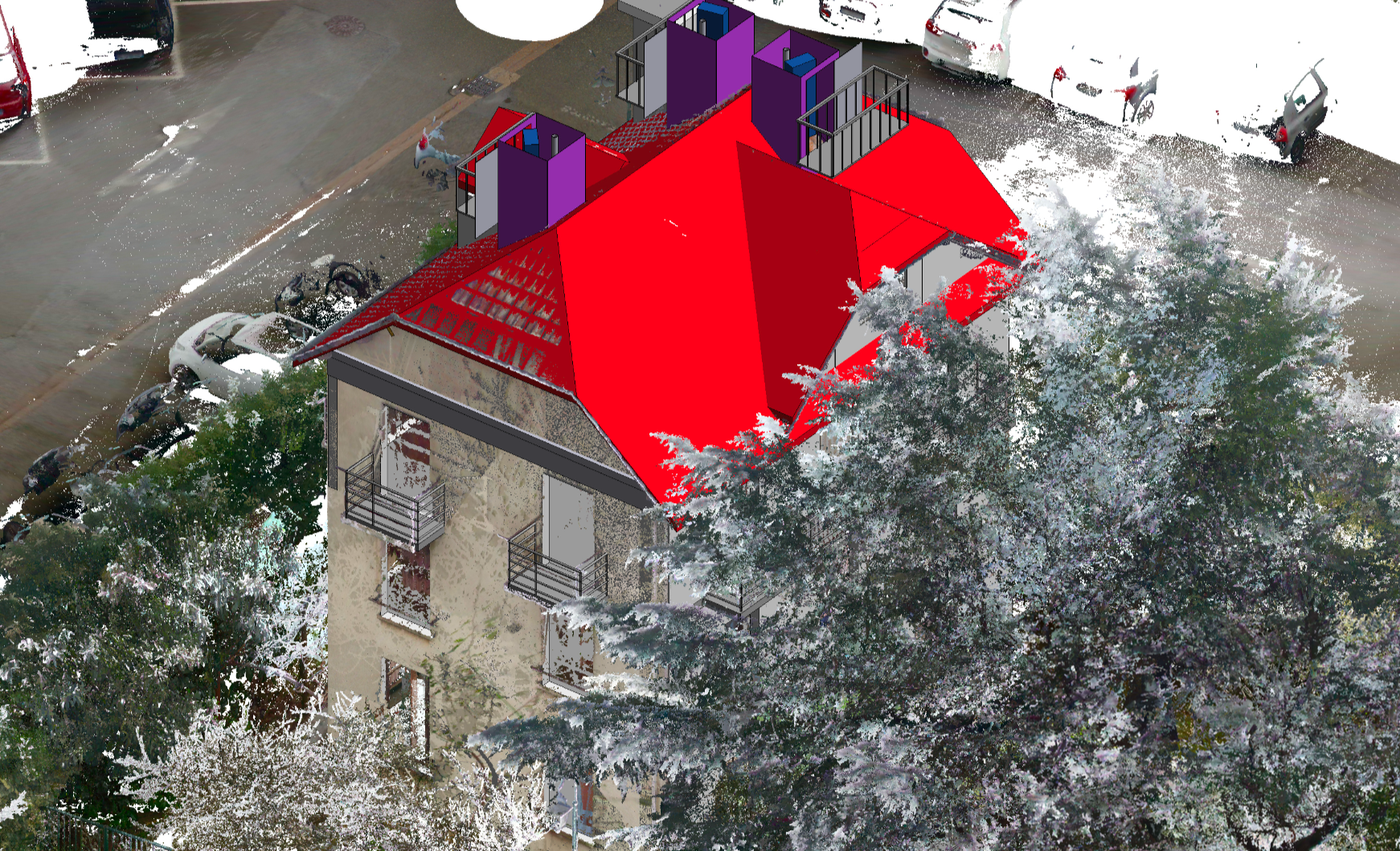

@Novastrukt Intégration structures telecom dans nuage de points
Dans les projets télécom, les bureaux d’études structure doivent produire rapidement des relevés fiables, des notes de calcul et des plans exploitables. Les délais sont courts, les sites parfois difficiles d’accès, et le moindre oubli de cote peut entraîner un retour sur site ou des erreurs de fabrication coûteuses.
C’est dans ce contexte que Bechir Hammadi, fondateur du bureau d’études Novastrukt, a commencé à intégrer le relevé au scan 3D dans ses méthodes de travail pour fiabiliser ses études et offrir de nouveaux services à ses clients.
Le scan 3D, un allié pour les bureaux d’études structure
Dans le secteur des infrastructures télécom, la réactivité est un enjeu majeur pour les bureaux d'études. La visite technique, l’étude, les plans et les livrables doivent parfois être produits en quelques semaines seulement. Pour un bureau d’études, cette pression sur les délais impose une grande fiabilité dès la première visite terrain.
Comme Bechir Hammadi nous l’explique dans son parcours, le scan 3D devient alors un véritable allié dans cette course contre la montre. Sa société Novastrukt intervient notamment pour des projets télécom sur pylônes, toitures terrasses et structures existantes pour la réalisation de :
relevés techniques de l’existant,
notes de calcul,
d’études de structures métalliques,
de plans de fabrication.
Les limites des relevés classiques sur les projets télécom
Avant d’intégrer le scan 3D, Novastrukt travaillait principalement avec des méthodes de relevé traditionnelles. Comme beaucoup de bureaux d’études, les prises de cotes étaient réalisées manuellement sur site, notamment à l’aide d’un télémètre laser. Mais cette méthode présente rapidement des limites. « Même avec l’expérience, il arrive toujours qu’il manque une cote. »
Au delà des oublis de mesures, les bureaux d’étude rencontrent des difficultés face aux erreurs de prise de cote, aux difficultés d’accès, au manque de visibilité globale sur l’environnement et aux autres contraintes liées aux toitures ou zones techniques.
Il arrive même que certaines interventions puissent nécessiter l’intervention de cordistes sur des toitures en pente. « Prendre des cotes attachées à une corde, ce n’est pas toujours pratique. »
Et lorsque les projets évoluent après la visite technique initiale, le problème devient encore plus visible. Bechir Hammadi nous raconte : « Aujourd’hui, je dois retourner sur un site parce qu’un local qui n’était pas utilisé au départ dans le projet doit finalement accueillir du matériel. Si le site avait été scanné dès le début, je n’aurais pas eu besoin d’y retourner. »
Pourquoi intégrer le scan 3D dans un bureau d’études structure ?
Pour cet entrepreneur, l’intérêt du scan 3D dépasse largement la simple innovation technologique. L’objectif est avant tout de sécuriser les études, d’améliorer la qualité des livrables et de réduire les incertitudes liées au terrain.
« Le scan 3D permet de travailler comme si on était encore sur le site alors que chaque retour sur site représenterait du temps et donc des coûts supplémentaires. »
Le scan 3D permet de :
capturer l’existant de manière exhaustive pour visualiser le site à tout moment,
conserver une donnée terrain exploitable après la visite,
limiter les retours sur site,
anticiper les contraintes chantier,
simuler l’intégration de nouveaux équipements pour mieux anticiper les problématiques chantier.
Chaque retour sur site représente du temps, des coûts associés aux imprécisions terrain et parfois un décalage dans le planning projet. Pour un bureau d’études structure métallique, le relevé 3D devient donc un support de travail fiable, mais aussi un levier de différenciation commerciale.
Mais au-delà de l’aspect technique, Novastrukt y voit également un levier de différenciation et de nouvelles sources de valeur pour ses clients, notamment dans la simulation d’installation de structures.
Relevé 3D d’une maison pour l’installation de structures télécom : Cas client
Dans le cadre d'un projet d'installation d'équipements télécom, Sogetrel, acteur majeur des infrastructures numériques, était en charge de l'intégration des équipements et des structures associées.
Afin de sécuriser les conditions d'installation et de maintenance sur un site existant présentant plusieurs contraintes d'accès, un relevé 3D complémentaire a été réalisé afin d'analyser précisément l'environnement réel et d'anticiper les interfaces techniques avant intervention.
Le scan 3D révèle des contraintes invisibles en 2D
Le projet concernait l’installation de structures télécom sur une maison individuelle accueillant des antennes radio pour un opérateur télécom.
Le client Sogetrel disposait uniquement de plans 2D. Or, les équipes souhaitaient se projeter sur les contraintes réelles liées à l’accès, à l’implantation et, plus tard, à la maintenance des équipements.

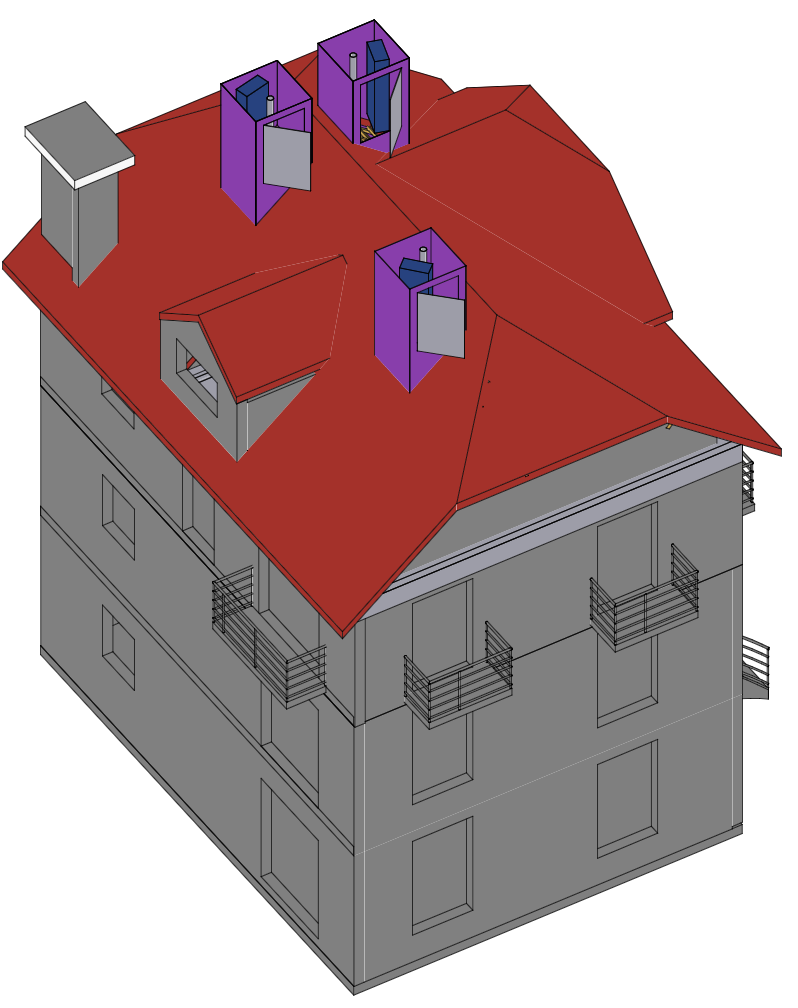

Grâce au relevé 3D réalisé au Leica BLK360, Novastrukt a pu reconstruire l’environnement existant et intégrer la future structure dans la maquette. La réalisation de vues 3D ont permis de simuler plusieurs contraintes techniques avant le chantier :
l’ouverture des portes techniques,
le passage d’une nacelle de maintenance,
les zones de collision,
les contraintes de toiture,
les accès techniciens,
l’intégration des équipements additionnels.

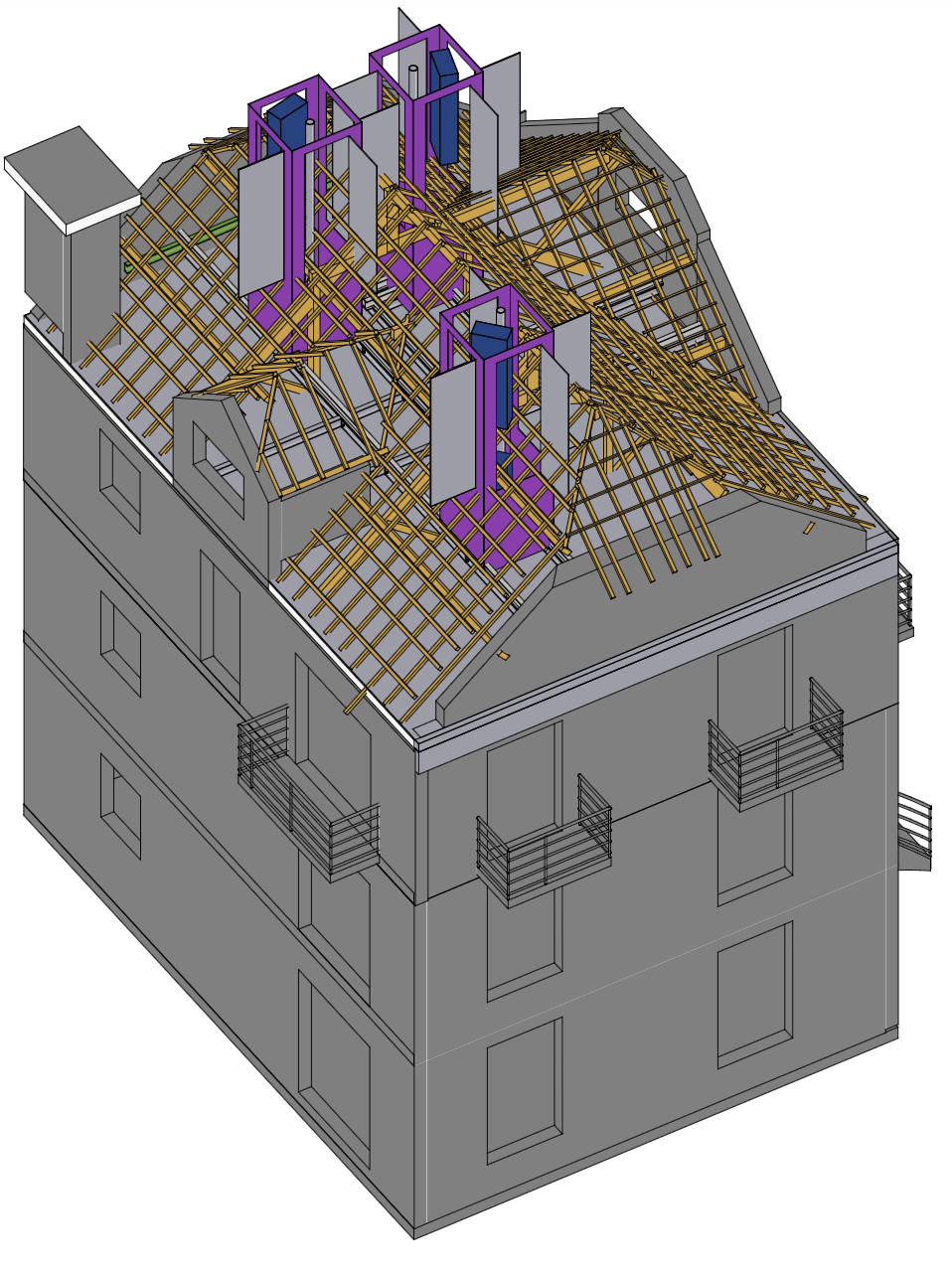

Etude 3D de collision @Novastrukt
Etude 3D de collision @Novastrukt
Le projet présentait finalement plusieurs contraintes impossibles à identifier à partir des plans 2D. « Avec le scan 3D, on a pu confirmer les nombreuses contraintes. Le scan 3D ne crée pas une solution magique, mais il permet de voir la réalité du terrain avant le chantier »
Les simulations ont notamment montré que :
certaines portes ne pouvaient pas s’ouvrir complètement,
la toiture limitait fortement les accès,
certaines opérations de maintenance auraient été impossibles dans la configuration initiale.
Une valeur ajoutée bien au-delà du relevé
Dans ce projet, le scan 3D n’a pas seulement servi à capturer l’existant. Il a transformé une étude théorique en véritable outil d’aide à la décision. « Ce qui compte, ce n’est pas seulement le scan. C’est la donnée et la façon de l’exploiter. »
Les livrables issus du relevé 3D peuvent ensuite être réutilisés par les équipes travaux, les conducteurs de travaux, les fabricants, les équipes maintenance, les clients finaux. Le relevé 3D devient ainsi une base commune pour l’ensemble des acteurs du projet.
Dans ce projet, le relevé 3D a permis d'apporter aux équipes d'ingénierie et de déploiement une vision plus précise des contraintes réelles du site afin de faciliter la prise de décision et la préparation des interventions.
L’accompagnement Scanny : formation, location et premier relevé 3D accompagné
Se lancer dans le scan 3D professionnel devient beaucoup plus simple lorsque la formation est immédiatement suivie d’une mise en pratique sur un cas réel.
C’est l’objectif de l’offre d’accompagnement Scanny : associer formation au scan 3D, location d’un scanner 3D et réalisation d’un premier relevé 3D accompagné.
Cette approche permet aux bureaux d’études, indépendants ou entreprises techniques de se familiariser avec la technologie, de comprendre les bonnes méthodes de capture et d’appliquer directement les notions apprises sur un premier projet. Le relevé réalisé sert ensuite de base concrète pour produire des livrables, tester la prestation dans des conditions réelles et commencer à alimenter un portfolio avec des rendus exploitables.
Au-delà de la formation, cet accompagnement aide surtout à prendre confiance. L’utilisateur ne reste pas seul face à l’outil. Il peut transformer rapidement son apprentissage en valeur opérationnelle, rentabiliser plus vite sa montée en compétence et intégrer progressivement le scan 3D dans ses offres de services.
Une prise en main rapide
Pour sa première mission, Novastrukt a choisi une formule incluant :
la location d’un scanner Leica BLK360,
une formation au scan 3D,
une assistance technique pendant la prise en main.
« C’était ma première mission après la formation, mais la prise en main a été assez intuitive. J’ai pu faire appel à l’assistance technique lors d’une question rencontrée pendant le traitement des scans du projet. »
Cette approche permet de démarrer sans investir immédiatement dans un scanner 3D, tout en étant accompagné sur un cas concret. Pour un bureau d’études ou un indépendant, c’est une manière progressive de tester le scan 3D, de comprendre ses usages réels et d’évaluer sa valeur dans les prestations existantes.
Le scan 3D comme outil de différenciation
Pour Novastrukt, l’intégration du scan 3D n’est pas une simple option. C’est une évolution logique du métier de bureau d’études structure. Cette étude de cas a montré que le scan 3D n’était pas seulement un outil de relevé mais un support d’analyse, de vérification et d’aide à la décision.
« Même si je n’intègre pas toujours la prestation de relevé par scan 3D, je sais que je vais l’intégrer tôt ou tard dans mon fonctionnement au quotidien. »
L’objectif est clair : améliorer la qualité des études, réduire les erreurs, sécuriser les projets, mieux anticiper les contraintes terrain et se différencier sur le marché.
Pour les bureaux d’études, indépendants et entreprises techniques, le scan 3D représente aussi une opportunité de différenciation : proposer des livrables plus fiables, mieux valoriser son expertise et ouvrir de nouvelles prestations à forte valeur ajoutée.
« Quand tu proposes quelque chose de qualitatif et différenciant, ça finit naturellement par attirer les clients. »
Au-delà de la technologie, cette expérience montre surtout une évolution du rôle du bureau d’études. Le bureau d’études ne se limite plus à produire des plans. Il devient un acteur de l’analyse technique, de l’anticipation chantier et de la fiabilisation des projets.
À propos de Novastrukt
Novastrukt est un bureau d’études spécialisé dans les infrastructures télécom et les structures métalliques. L’entreprise accompagne ses clients sur des projets divers : supports d’équipements radio, charpentes métalliques, extensions, nécessitant une forte expertise terrain et structurelle.
FAQ — Scan 3D, bureau d’études structure et projets télécom
-
Le scan 3D permet de capturer l’existant de manière exhaustive, de limiter les oublis de cotes et de travailler à distance sur une donnée terrain fiable. Pour un bureau d’études structure, c’est un moyen de sécuriser les études et d’anticiper les contraintes chantier.
-
Oui. Dans de nombreux cas, le relevé 3D permet de vérifier après coup des dimensions, des accès, des hauteurs ou des zones techniques qui n’avaient pas été anticipés lors de la visite initiale. Cela peut éviter des déplacements supplémentaires. ext goes here
-
Dans les projets télécom, le scan 3D aide à analyser les contraintes de toiture, les accès techniciens, les zones de maintenance, les passages de nacelle, les risques de collision et l’intégration des équipements dans une structure existante.
-
Non. Le scan 3D ne remplace pas les plans 2D. Il permet de réaliser les plans 2D et de les complèter en apportant une représentation fidèle de l’existant et une meilleure compréhension des contraintes réelles du site.
-
Une solution consiste à commencer avec une formule combinant formation, location de scanner 3D et premier relevé accompagné. Cela permet de tester la technologie sur un cas réel, de produire des livrables concrets et de monter progressivement en compétence.
